OpenDCC-BiDiB configureren met de Wizard tool
iTrain configureren voor OpenDCC-BiDiB
iTrain en Decoder informatie
Bedrading voorbeelden
Uw treinbesturingspakket zal informatie moeten hebben met welk merk hardware hij is verbonden. En waarom? Omdat elk merk zijn eigen instructie set gebruikt. Deze basis instelling zult u handmatig moeten inbrengen.
En wat doet dat treinbesturingspakket allemaal?

  • Het laat treinen rijden en stoppen
  • Het weet waar treinen zijn op de baan
  • Het schakelt en reserveert wissels en blokken
  • Zet verlichting aan en uit
  • En ga zo maar door

Al deze instructies geeft de software door aan de centrale. De centrale op zijn beurt geeft deze instructies weer door aan de treinen, wissels, lampen etc. Het software pakket zal berichten moeten sturen maar hij zal ook berichten moeten ontvangen. Denk hierbij aan koppelingen ten behoeve van:

OnderwerpToelichtingExtra uitleg
CentraleMet welke centrale(s) werkt iTrain op uw baanJa
Booster en BlokHoeveel boosters zijn er op uw baan aanwezigJa
BezetmelderAan welke centrale is de bezetmelder gekoppeldJa
WisselAan welke centrale is de wissel gekoppeldJa
ServoAan welke centrale is de servo gekoppeldJa
LichtAan welke centrale is de LED gekoppeldJa
LocomotiefCV instellingen in een locomotief zijn aan te passenJa
OntkoppelaarZo maar een voorbeeldNee
Et ceteraEr is van alles te koppelen op uw baan aan iTrainNee
Ik leg op deze pagina uit wat er in iTrain moet worden ingesteld zodat alles gaat werken.
Welke opties van iTrain moeten er worden geconfigureerd voor OpenDCC-BiDiB?

  • Centrale
  • Booster
  • Booster en Blok
  • Bezetmelder
  • Wissel
  • Servo
  • Licht
  • Locomotief

iTrain – CENTRALE
Via het menu in iTrain gaat u naar

  • Wijzig
  • Uit de lijst kiest u Interfaces
  • Er opent een nieuw venster en daar kiest u bij het veld Interfaces de optie BiDirectionele Bus (BiDiB)

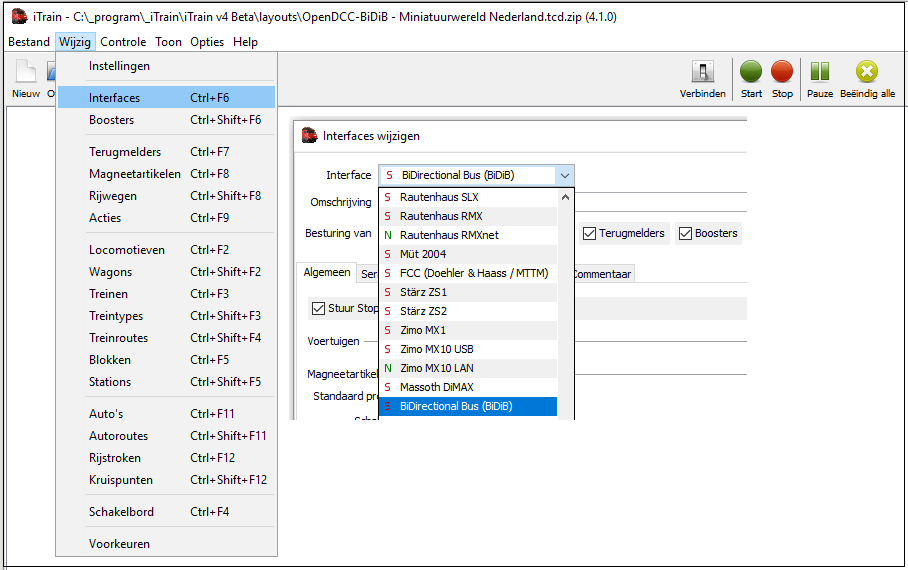

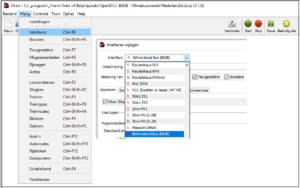

Beeldscherm iTrain – Interfaces wijzigen

iTrain – BOOSTER en BLOK
Voor de Booster geldt dat u die eerst moet aanmaken. Heeft u maar een Booster dan is het niet strikt noodzakelijk. Maar als u meerdere Boosters hebt maakt u die in iTrain aan via het menu

  • Wijzig
  • Uit de lijst kiest u Boosters
  • In het venster dat opent maakt u de booster aan. Geef een duidelijke naam. Bij OpenDCC-BiDiB heb je een Master en eventueel meerdere Cliënt centrales. Maak in de naamgeving in ieder geval dit onderscheid.

U kunt hier ook grenswaardes instellen bij Spanning, Stroom en Temperatuur

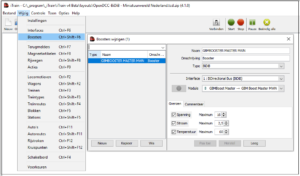

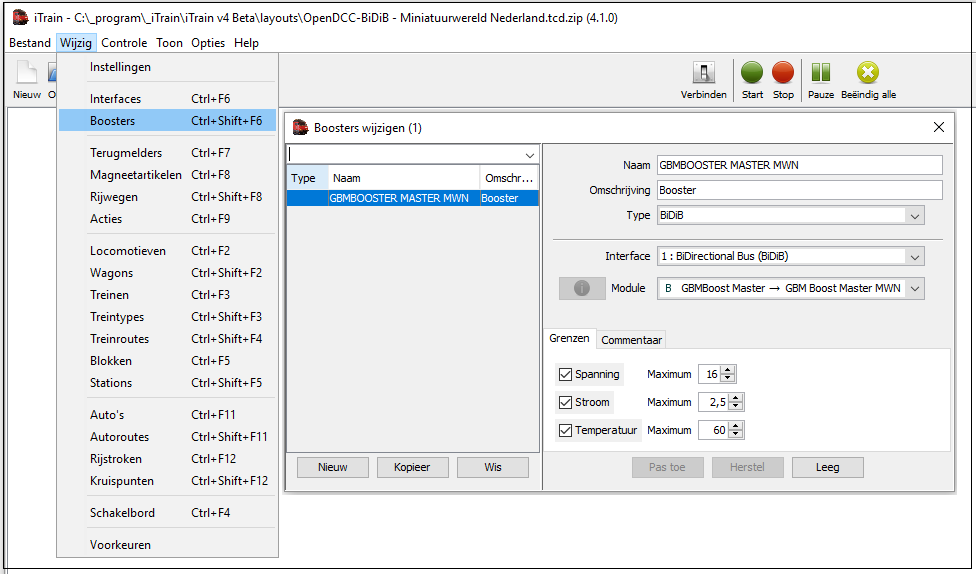

Beeldscherm iTrain – Aanmaken Booster

Met de menu optie

  • Wijzig
  • Schakelbord (in Windows Ctrl-F4) gaat u in iTrain naar het Schakelbord. De tekenmodus van iTrain.
  • Met dubbelklik op een Blokelement opent u de blokeigenschappen van uw blok.
    • Op het eerste tabblad Opties
    • Ziet u bij de sectie Blokbesturing
    • Bij het veld Interfaces dat de centrale op BiDirectionele Bus (BiDiB) staat ingesteld
      U kunt hier zelf ook de centrale uit de pop-up lijst kiezen

Twee velden lager kunt u bij het veld Booster de juiste booster instellen

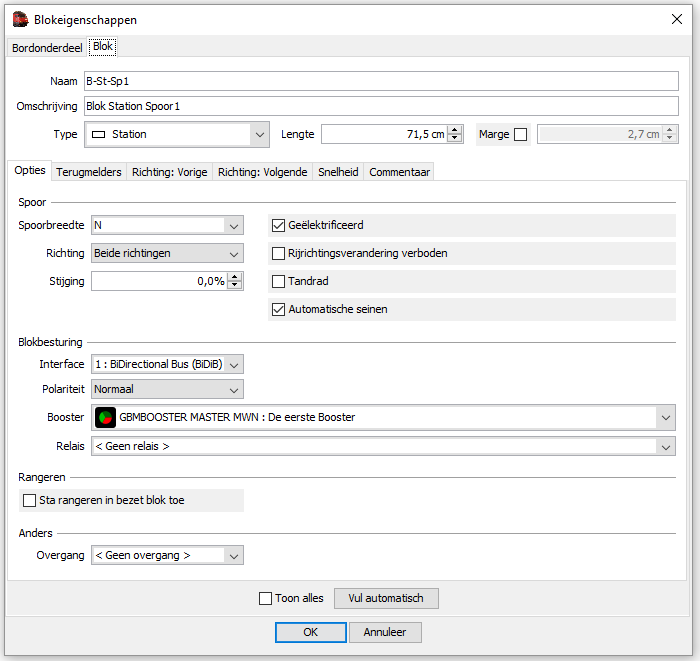

Beeldscherm iTrain – Booster toewijzen aan Blok

OpenDCC-BiDiB controleert continue de Boosters. Al die informatie geeft hij door aan iTrain. In iTrain heeft u kunnen zien in het venster Boosters dat u een grenswaarde kan instellen per onderwerp.

  • Spanning
  • Stroom
  • Temperatuur

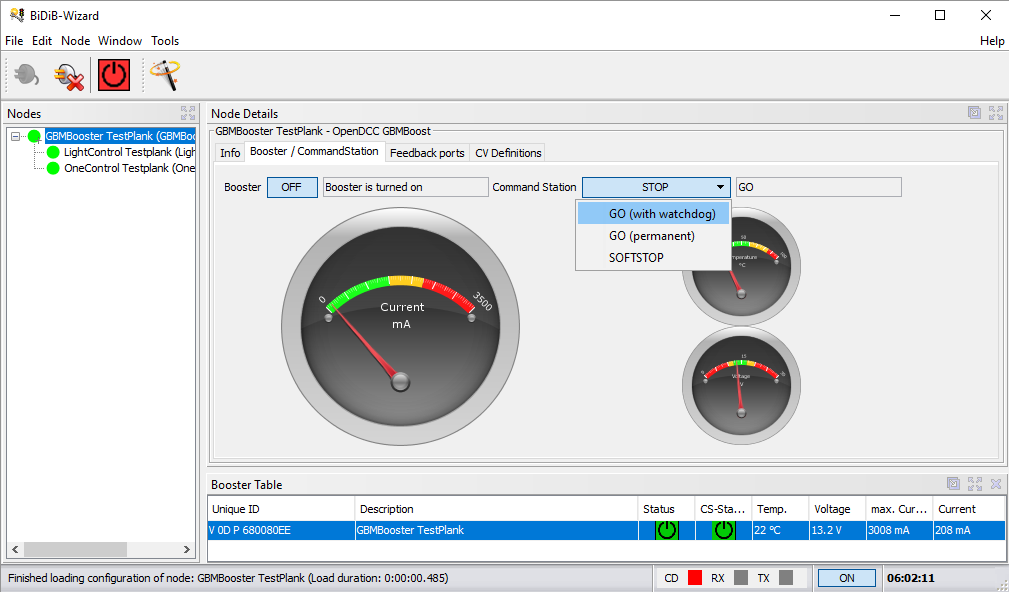

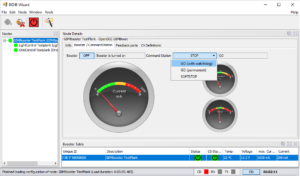

Beeldscherm OpenDCC – Booster / CommandStation

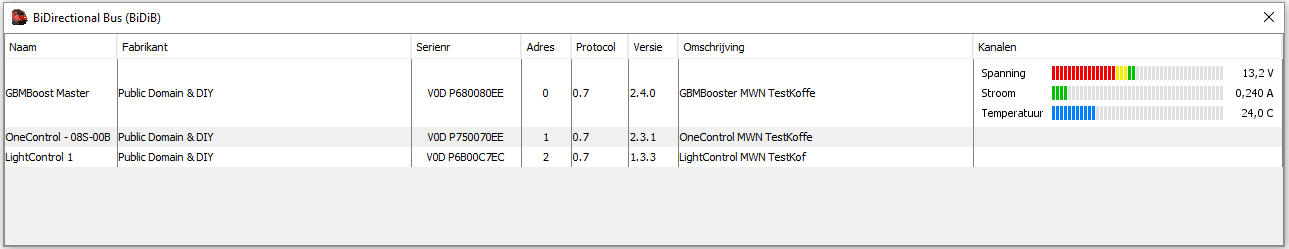

Beeldscherm iTrain – BiDirectionele Bus BiDiB informatie venster

iTrain – BEZETMELDER
Met de menu optie

  • Wijzig
  • Schakelbord (in Windows Ctrl-F4) gaat u in iTrain naar het Schakelbord, de tekenmodus van iTrain
  • Met dubbelklik op een bezetmelder opent u de eigenschappen van die melder
    • Vul hier de juiste interface in – BiDirectionele Bus (BiDiB)
    • Kies in het veld Module de juiste module
    • En geef het poortnummer op
      • Het eerste nummer is altijd 0
      • De module is gekoppeld aan een Boost Master, maar kan ook gekoppeld zijn aan een Boost Cliënt als u meerdere Centrales hebt

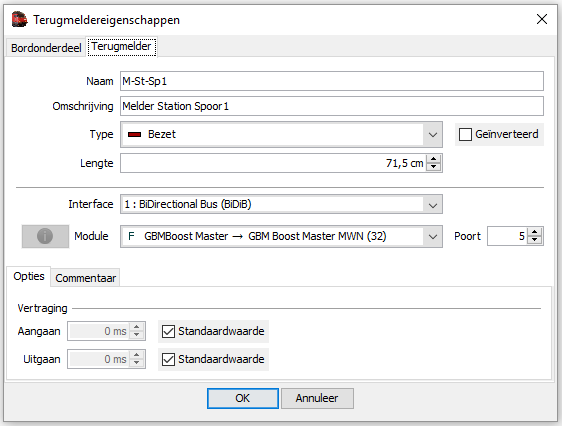

Beeldscherm iTrain – Terugmeldereigenschappen

iTrain – WISSEL
Met de menu optie

  • Wijzig
  • Schakelbord (in Windows Ctrl-F4) gaat u in iTrain naar het Schakelbord, de tekenmodus van iTrain.
  • Met dubbelklik op een wissel opent u de eigenschappen van die wissel.
  • Vul hier in :
  • Bij Interface BiDirectionele Bus (BiDiB)
  • Als uitvoerapparaat Accessory (Bus)
  • Wijs de module toe (bv OneControl of LightControl)
  • En geef het poortnummer op.

Een wissel kan je in basis koppelen aan een OneControl, maar ook aan een LightControl en nog meer kaarten. Van elke kaart kunnen er ook meerdere aanwezig zijn. Een duidelijke naamgeving in OpenDCC-BiDiB Wizard software helpt u hier de juiste module te kiezen.

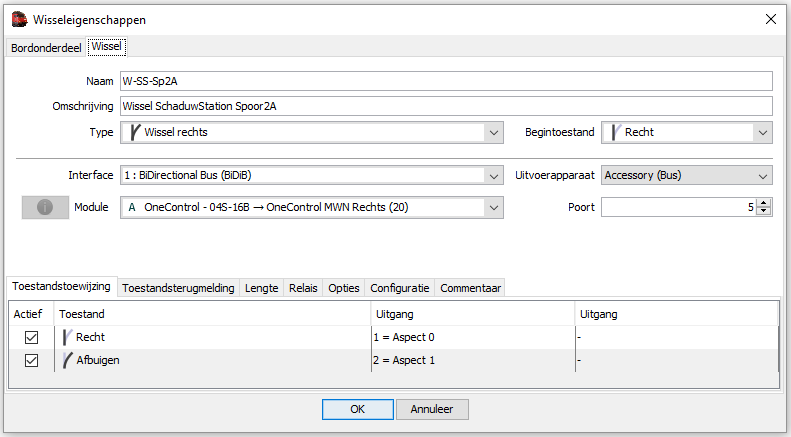

Beeldscherm iTrain – Wissel

iTrain – SERVO
Met de menu optie

  • Wijzig
  • Schakelbord (in Windows Ctrl-F4) gaat u in iTrain naar het Schakelbord, de tekenmodus van iTrain
  • Met dubbelklik op uw object dat gebruik maakt van een servo opent u de eigenschappen.
  • Vul hier in :
    • Bij interface BiDirectionele Bus (BiDiB)
    • Als uitvoerapparaat Accessory (Bus)
    • Wijs de module toe
    • En geef het poortnummer op

Deze knop op je scherm, of de actie waar deze knop in voorkomt, stuurt het signaal via OpenDCC-BiDiB naar de juiste kaart. En die kaart doet wat hem verteld wordt. In dit geval gaat er een vlag omhoog / omlaag. De schuifbalk zorgt ervoor dat de beginstand wordt vast gelegd door Aspect 0 of 1 te zetten. Deze overruled de InitialState die de Wizard tool heeft.

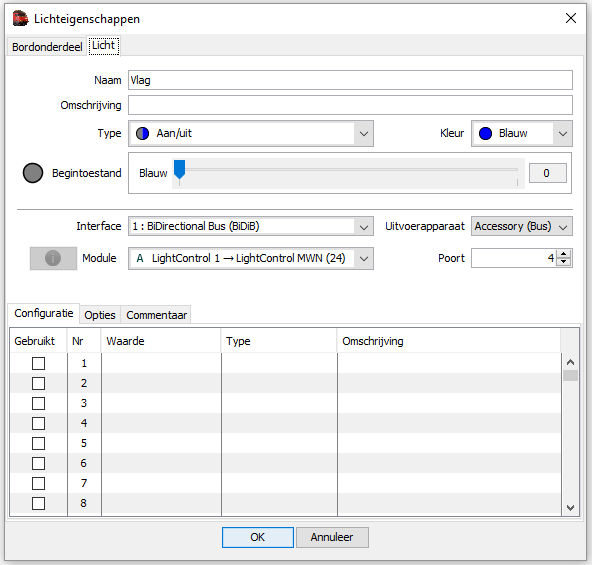

Beeldscherm iTrain – Object met Servo aansturing

iTrain – LICHT
Met de menu optie

  • Wijzig
  • Schakelbord (in Windows Ctrl-F4) gaat u in iTrain naar het Schakelbord, de tekenmodus van iTrain.
  • Door dubbel te klikken op een object dat gebruik maakt van licht opent u de eigenschappen.
    • Vul hier in :
      • Bij interface BiDirectionele Bus (BiDiB)
      • Als uitvoerapparaat Accessory (Bus)
      • Wijs de module toe
      • En geef het poortnummer op

De schuifbalk zorgt ervoor dat de beginstand door Aspect 0 of 1 te zetten. En dat komt overeen met wat u in de Accessories tab hebt gezet in de Wizard tool van OpenDCC-BiDiB.

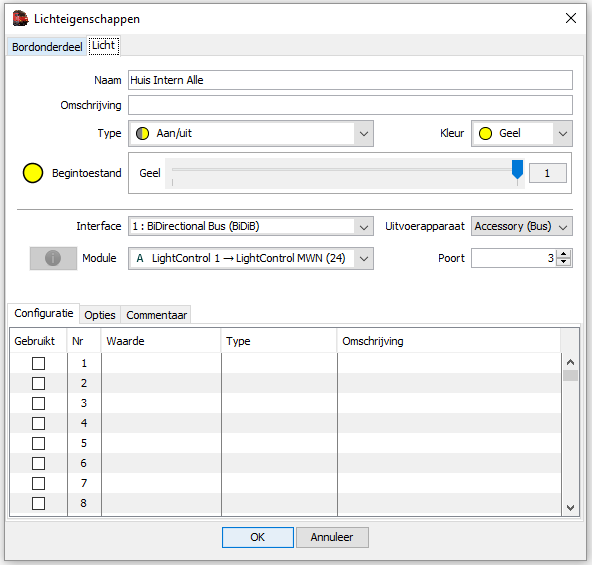

Beeldscherm iTrain – Object met Lichtaansturing

CONCLUSIE

Ik denk dat u heeft kunnen zien dat het configureren van iTrain voor OpenDCC-BiDiB steeds het herhalen van zetten is. Niets moeilijks aan. Het is even een weetje.
OpenDCC-BiDiB werkt zowel voor 2rail als voor 3rail. Alleen moet de 3rail rijder wel de decoders in gebruik hebben die DCC kunnen praten en niet alleen maar Motorola.
