Beschrijving

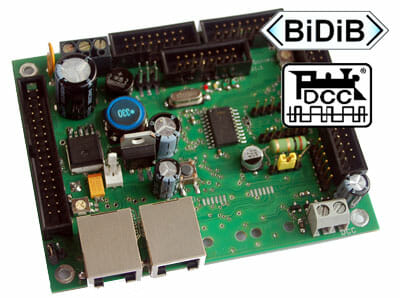

Deze kaart is de duizendpoot in het OpenDCC-BiDiB assortiment. Hij schakelt zowel Aan/Uit poorten, kan LED’s dimmen van 0% tot 100%, servo’s aansturen en dan heeft hij ook nog poorten die als ingang dienen. Kortom, heel veel wat op en rond de baan moet worden geschakeld kan deze kaart voor zijn rekening nemen. Er is een speciaal verloopstuk met schroefconnectoren te koop zodat u op een eenvoudige manier de LED’s kan aansluiten, de Breakout-LED. U kunt deze vinden bij de OpenDCC-BiDiB Accessoires, Breakout-LED.

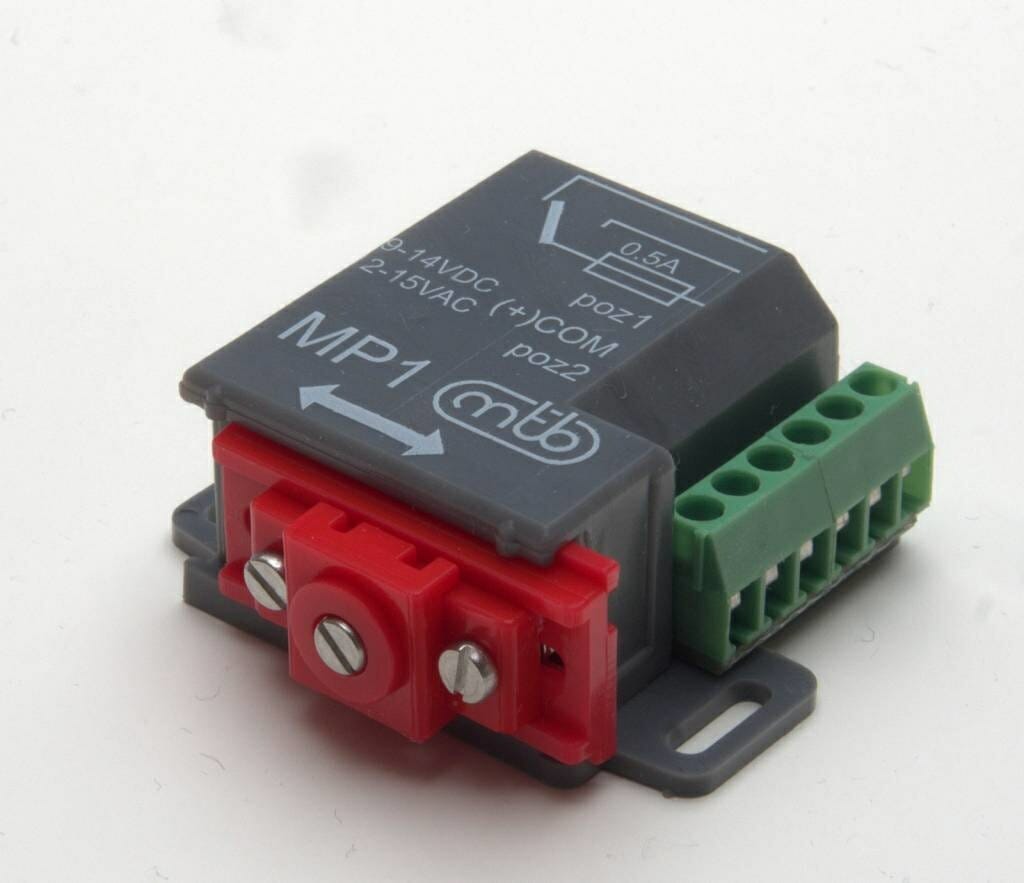

Met de Breakout Power kunt u eenvoudig bv de MP1 aansluiten op de Power Poorten, dus ook met schroefconnectoren.

Wat zijn zijn eigenschappen:
– Voeding 9V-18V AC/DC
– 16 vrij programmeerbare schakeluitgangen tot 300 mA, Aan/Uit, vb ontkoppelrail van Märklin of wisselmotor van MTB.
– 32 vrij programmeerbare LED-uitgangen, zo wel Aan/Uit, maar ook afzonderlijk Dimbaar
– 4 Servo uitgangen, uitschakelbare stroomverzorging voor de servo, dus geen brommen
– 8 universele ingangen
– DCC-ingang, RailCom®
– BiDiBus aansluiting, dus eenvoudig alle kaarten koppelen met een UTP kabel
– Maatvoering: 80 mm x 100 mm
